Укрепление обочин: материалы, требования и технология работ

Автор: Алексей Крамарев, ведущий технический консультант «Артранс», 15 лет в дорожном строительстве Санкт-Петербурга и Ленобласти.

Обочина — не «полоса рядом с асфальтом», а инженерная конструкция, которая держит кромку полотна. Если её не укрепить, дорога начнёт разрушаться с краёв уже после первой распутицы. Разберём по шагам: из чего состоит обочина, какие материалы работают в условиях ЛО, как контролировать бригаду и какую технику подать на объект.

Коротко о главном

Что это. Укрепление обочин — устройство прочного слоя вдоль края покрытия, чаще всего из щебня фракции 20–40 мм.

• Из чего делают. Щебень, песчано-гравийные смеси, реже — розлив битумной эмульсии для верхнего слоя.
• Главное правило. Поперечный уклон 40–60 ‰ от кромки + рабочий дренаж. Без этого не спасёт даже толстый слой.
• Техника. Самосвал → автогрейдер → каток (вибрационный или пневмоколёсный) → экскаватор-погрузчик для локальных зачисток.
• Толщина. 10 см щебня хватает на лёгких дорогах и сухих грунтах. Под грузовой трафик — от 15 см и выше.

Что такое укрепление обочин и зачем оно нужно дороге

Обочина — часть автомобильной дороги, прилегающая к проезжей части. Её задача: принимать нагрузку от съехавшего колеса, удерживать кромку покрытия, отводить воду. Когда обочина «дышит», рушится и всё полотно — сначала сколы по краю, потом продольные трещины, потом просадки.

Укрепление обочин автомобильных дорог напрямую связано с тремя вещами: безопасностью движения, сроком службы покрытия и стоимостью последующего ремонта. Сэкономили на щебне сегодня — через два сезона фрезеруете край асфальта.

Какие задачи решает укрепленная обочина

Укрепленная обочина работает как ребро жёсткости для дорожного полотна. Основные функции:

• поддержка кромки покрытия — асфальт не «отламывается» под нагрузкой;
• повышение устойчивости грунта на откосе и насыпи;
• формирование прочного слоя, способного принять аварийный съезд;
• сохранение ровности края и проектного уклона;
• снижение объёма работ при последующей реконструкции.

Это касается и нового строительства, и капитального ремонта. Даже при точечной реконструкции участка обочину переустраивают вместе с покрытием — иначе кромка снова «поедет».

Чем опасна неукрепленная кромка полотна

Слабая кромка — источник всех бед. Что происходит по цепочке:

1. Грунт осыпается под собственным весом и от вибрации проезжающего транспорта.
2. Край асфальта теряет опору, появляются сколы.
3. Вода уходит не в кювет, а под покрытие — начинается размыв основания.
4. Нарушается уклон, дренаж перестаёт работать.
5. Разрушается откос или тело насыпи.

«Девять из десяти разрушений обочины — это не про плохой щебень. Это про то, что грунт основания не прозондировали и уплотнили «на глазок». В итоге слой 15 см работает как 10, а через сезон — как 5. Плюс забыли про уклон — вода стоит у кромки, и та отваливается пластами».

— Алексей Крамарев, ведущий технический консультант «Артранс», стаж в земляных работах — 15 лет.

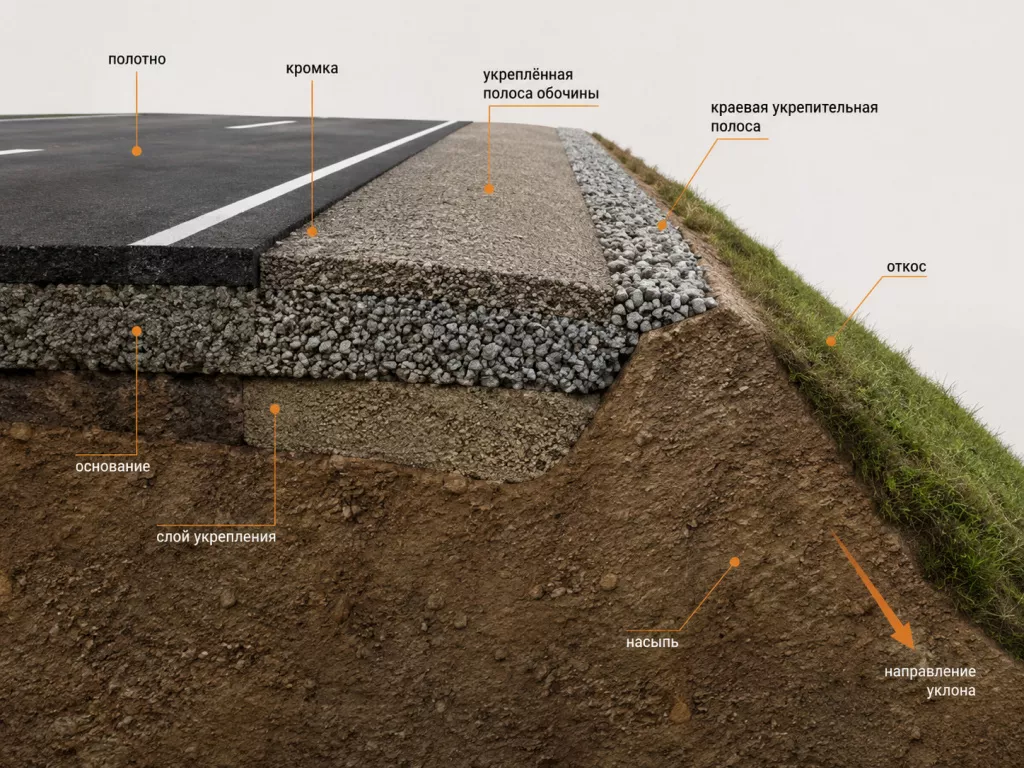

Из чего состоит обочина: основание, покрытие, кромка и укрепительные полосы

Обочина — это не однородная полоса, а слоёная конструкция. Понимание устройства помогает не путать ремонт с полным переустройством и не переплачивать за лишний материал.

Ключевые элементы:

• Основание обочины — уплотнённый грунт или подстилающий слой песка.
• Слой укрепления — щебень, гравий или смесь заданной толщины.
• Верхнее покрытие — иногда с розливом битумной эмульсии для защиты от пыления и размыва.
• Кромка полотна — стык обочины и асфальта, самая уязвимая зона.
• Укрепленная полоса обочины — часть шириной обычно 0,5–2,5 м вдоль кромки.
• Краевая укрепительная полоса — узкая (0,5–0,75 м) полоса непосредственно у асфальта.
• Откос и насыпь — то, что держит всю конструкцию сбоку и снизу.

Укрепленная полоса обочины и краевая укрепительная полоса

Их часто путают. Разница простая. Укрепленная полоса обочины — вся ширина обочины, приведённая в рабочее состояние: спланированная, отсыпанная, укатанная. Краевая укрепительная полоса — узкая накладка вдоль самой кромки, которая принимает первый удар от колеса.

На локальных дорогах в Ленобласти чаще делают только краевую полосу шириной 0,5 м из щебня — этого достаточно для потока до 1000 авто в сутки. На магистралях устраивают полноценную укрепленную полосу с многослойной конструкцией.

Уклон, ширина и связь обочины с откосом и насыпью

Поперечный уклон обочины делают больше, чем уклон проезжей части — обычно 40–60 ‰ против 20 ‰ на асфальте. Логика простая: вода должна уходить с покрытия, а не задерживаться на грунте.

Ширина укрепляемой зоны зависит от категории дороги: от 0,5 м на подъездах до 3,75 м на дорогах I категории. При проектировании учитывают крутизну откоса и высоту насыпи — чем выше насыпь, тем важнее прочное сопряжение.

Материалы для укрепления обочин: щебень, песок, гравий, смеси и битумная эмульсия

Выбор материала — вопрос не «что красивее», а «что переживёт распутицу». В условиях ЛО с её пучинистыми суглинками щебень работает лучше песка, а гравийно-песчаная смесь — лучше монофракции.

Вывод из таблицы: базовый рабочий вариант для СПб и ЛО — щебень фракции 20–40 мм на песчаной подушке, с последующей укаткой и, при необходимости, розливом эмульсии сверху.

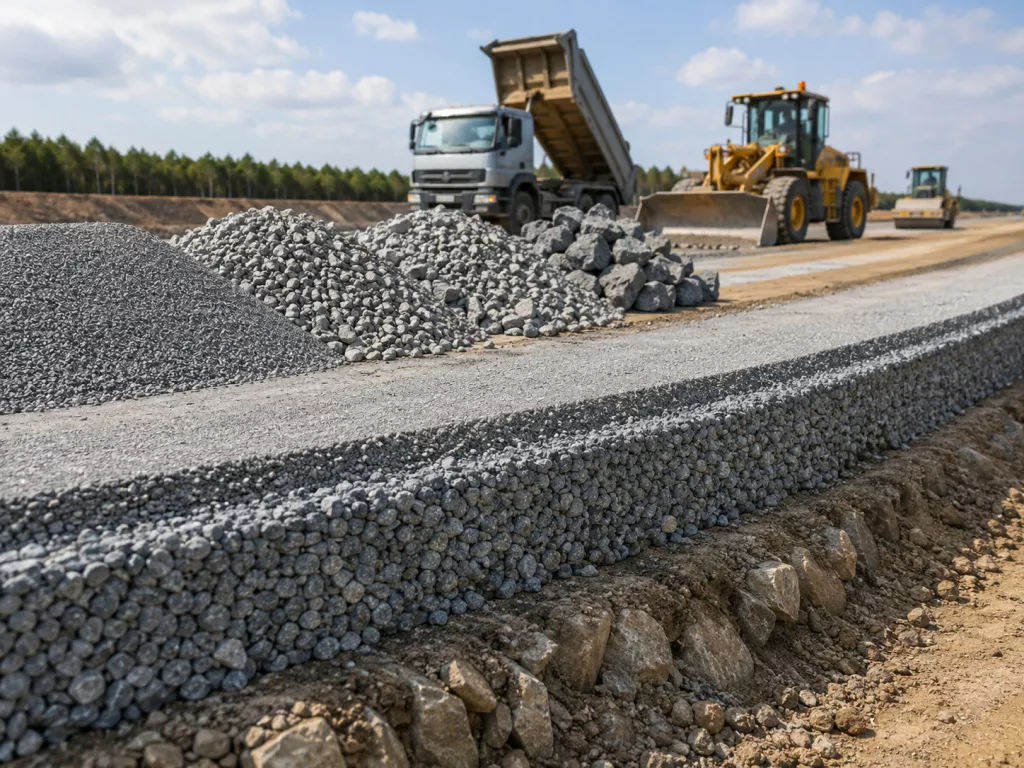

Как выбрать фракцию щебня и состав смеси

Фракция — не мелочь. От неё зависит, как поведёт себя слой под нагрузкой.

• 20–40 мм — универсальный выбор для несущего слоя.
• 40–70 мм — для нижнего слоя на слабых грунтах или большой толщине отсыпки.
• 5–20 мм — для расклинцовки и выравнивания.

По марке прочности — не ниже М800 для магистралей и М600 для локальных дорог. Гранитный щебень предпочтительнее гравийного: угловатые зёрна лучше сцепляются, слой держит форму под колёсами самосвала и грейдера.

Не уверены, какой щебень подойдёт под ваш грунт? Инженер «Артранс» бесплатно подберёт фракцию и рассчитает объём под конкретный участок — от подъезда к участку в Гатчине до 500-метрового отрезка в промзоне. Аренда спецтехники с оператором и материалами — под ключ.

Когда применяют розлив битума или эмульсии

Розлив битумной эмульсии — не обязательный этап, но полезный на трёх сценариях: пыльные участки рядом с жильём, дороги с интенсивным трафиком, обочины на затяжных уклонах, где щебень «уплывает» с водой. Норма розлива — 0,8–1,2 л/м². После — присыпка мелкой фракцией и лёгкая укатка.

Требования к качеству укрепления: толщина, плотность, ровность и дренаж

Приёмка обочины — момент, где всплывают все грехи бригады. Что смотрят инспектор и заказчик:

• Толщина слоя — допуск ±10% от проектной, не более 20 мм в минус.
• Плотность — коэффициент уплотнения не ниже 0,98 от максимальной по Проктору.
• Ровность — просветы под 3-метровой рейкой не более 15 мм.
• Уклон — соответствие проекту в пределах ±5 ‰.
• Дренаж — вода уходит с поверхности за 15–20 минут после дождя.

Укрепление обочин щебнем толщиной 10 см: когда достаточно такого слоя

10 см — рабочая толщина, но не универсальная. Слой в 10 см щебня подойдёт, если:

• основание — плотный песок или супесь без признаков пучения;
• трафик по обочине минимальный (аварийные съезды, не постоянное движение);
• уклон и дренаж выполнены корректно;
• фракция подобрана правильно и слой качественно уплотнён.

Когда 10 см мало: пучинистые глины, регулярный съезд грузовиков, слабое основание, участки без нормального водоотвода. В этих случаях слой увеличивают до 15–20 см или делают двухслойную конструкцию: песок 10 см + щебень 15 см.

Контроль уплотнения, уклона и отвода воды

Плотность проверяют плотномером или методом режущего кольца — не «на глаз» и не «по звуку катка». Уклон — рейкой с уровнем. Дренаж — проливом воды и визуальным контролем скорости ухода.

Три показателя, и все три должны быть в норме. Один провалился — работу не принимаем.

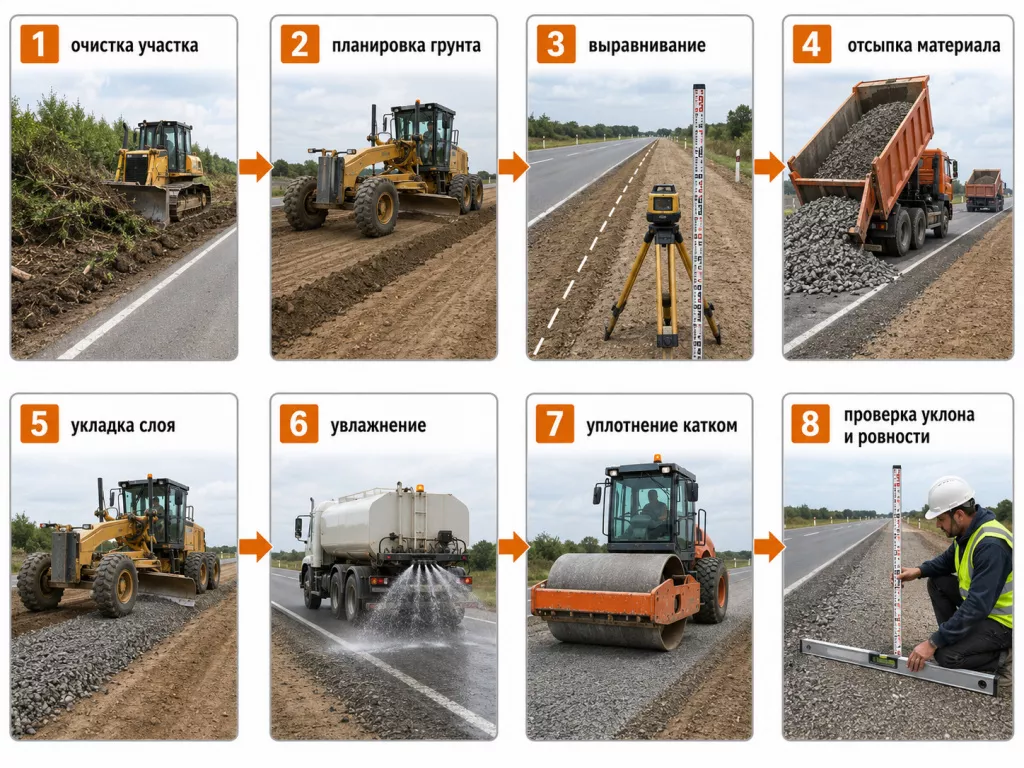

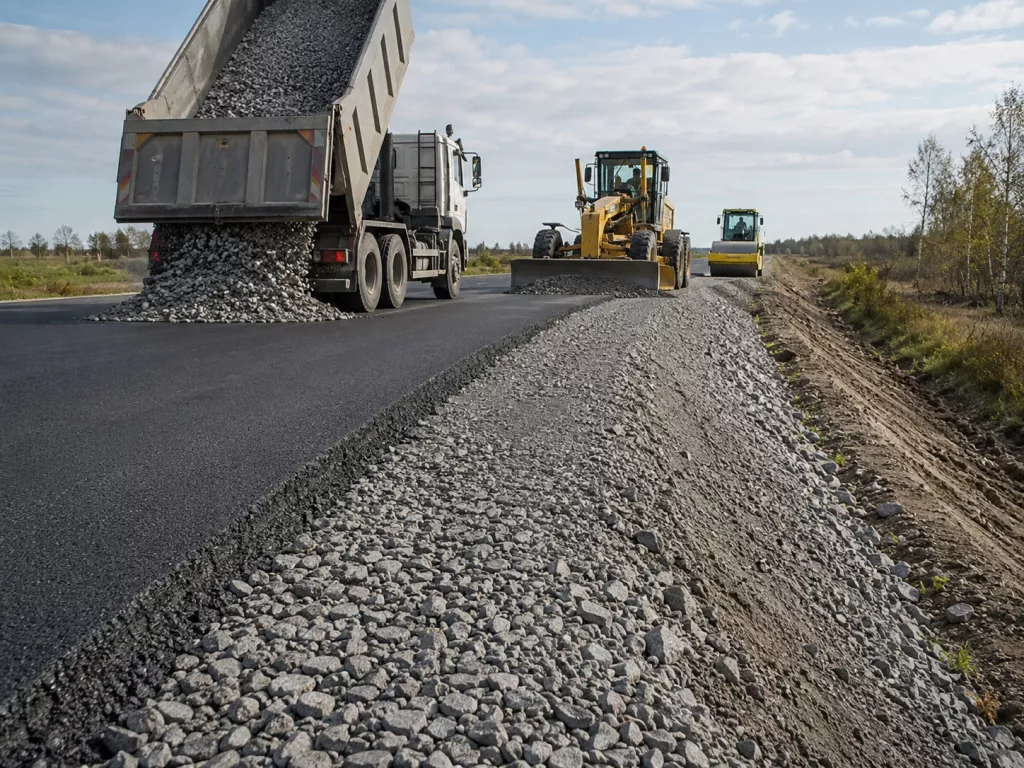

Технология устройства и отсыпки обочин

Технология не терпит перестановок. Порядок этапов задаёт итоговое качество больше, чем марка щебня.

1. Очистка полосы от растительности и слабого грунта.
2. Планировка основания автогрейдером.
3. Выравнивание с проверкой уклона.
4. Отсыпка материала самосвалами.
5. Распределение и укладка слоя грейдером.
6. Увлажнение до оптимальной влажности.
7. Уплотнение катком в 4–8 проходов.
8. Финальная проверка ровности, толщины, уклона.

Ориентировочные сроки для участка 200 м при полной комплектации техники и бригады — 2–3 рабочие смены. Погода в ЛО может сдвинуть график: сильный дождь останавливает работы на этапе уплотнения.

Подготовка грунта: очистка, планировка и выравнивание

Слабый грунт вырезают, ямы засыпают и уплотняют. Планировку ведут автогрейдером — например, Caterpillar 140 или ХСМГ GR215. Задача — получить ровную площадку с проектным уклоном, без бугров и локальных впадин, куда потом уйдёт вода.

Экскаватор-погрузчик JCB 3CX здесь пригодится для локальных зачисток, вырезки слабых карманов и подачи грунта в отвал. Универсальная машина, которая на объекте работает и «руками», и «лопатой».

Укладка, увлажнение и уплотнение слоя катком

Щебень распределяют равномерно по ширине полосы, контролируя толщину рейкой или лазерным нивелиром. Перед укаткой слой увлажняют — иначе плотность не наберётся, зёрна будут «прыгать» под вальцом.

Тип катка — важный выбор. Вибрационный (например, HAMM HD+ 90) — для щебёночных слоёв, даёт глубокое уплотнение. Пневмоколёсный — для верхнего чистового прохода, «зализывает» поверхность без вибрации. Комбинация двух катков — золотой стандарт для магистралей.

Роль автогрейдера и катка на разных этапах

Автогрейдер — универсал: планирует основание, распределяет материал, формирует уклон, финально «доводит» поверхность перед укаткой. Каток — только уплотнение, но именно он определяет, простоит обочина 5 лет или 15.

Самосвалы работают в связке с грейдером: подача материала должна идти в темпе распределения, иначе бригада простаивает или, наоборот, щебень лежит кучами и теряет влажность. Для объектов в ЛО удобно арендовать самосвал в связке с грейдером и катком — так проще держать темп.

Ремонт обочин и укрепление края дороги при реконструкции

Ремонт и устройство заново — не одно и то же. Разница в объёме, стоимости и сроках. Прежде чем закупать материал, нужно понять, с чем имеем дело.

Кейс из практики. Объект в Гатчине, участок 200 м вдоль подъездной дороги к коттеджному посёлку. Диагноз: просадка кромки на глубину 5–8 см, локальные размывы после весеннего паводка. Решение: досыпка щебнем фракции 20–40 мм слоем 15 см, восстановление уклона автогрейдером, уплотнение вибрационным катком. Работы заняли 2 смены. Повторного ремонта не потребовалось два сезона.

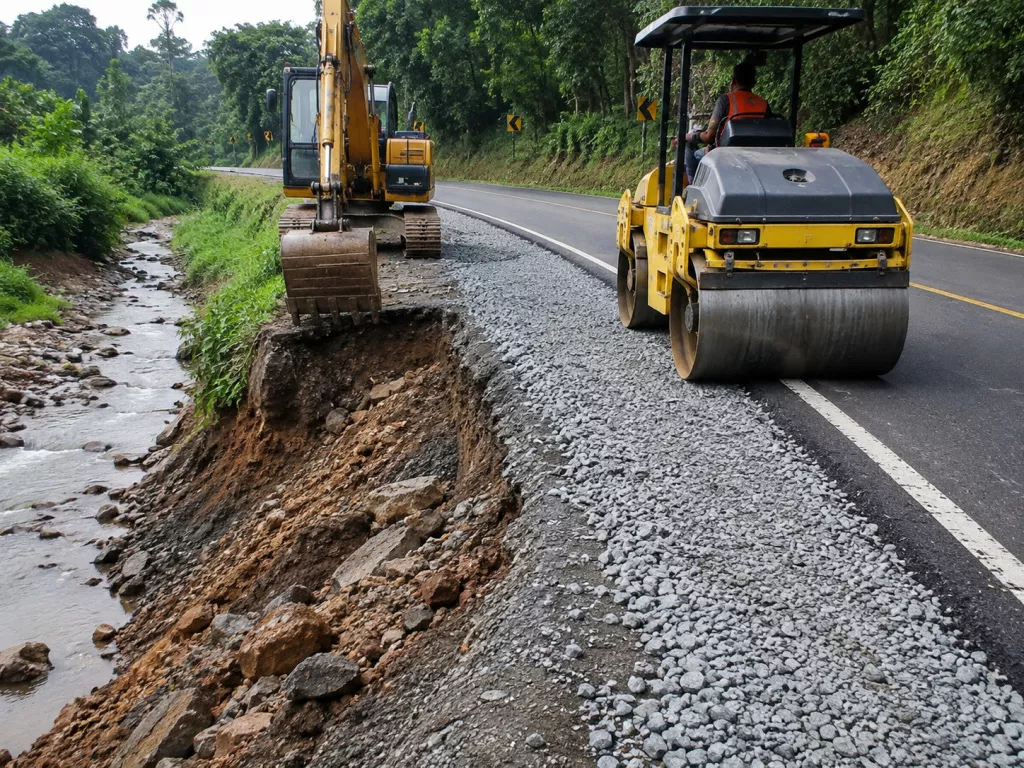

Как укрепить край дороги при размыве или просадке

Порядок работ при локальном ремонте:

1. Определить причину — вода, слабое основание или перегрузка.
2. Убрать разрушенный материал и слабый грунт до плотного слоя.
3. Восстановить основание, при необходимости — с песчаной подушкой.
4. Досыпать щебень или смесь с запасом по толщине на осадку.
5. Выровнять кромку по одной линии с покрытием.
6. Уплотнить катком, восстановить уклон, проверить дренаж.

Если не устранить причину — вода снова размоет, просадка вернётся. Латание без анализа — деньги на ветер.

Когда нужен ремонт, а когда полное устройство обочин

Локальный ремонт достаточен, если разрушения точечные, основание держит, глубина дефекта меньше 30% от проектной толщины слоя. Полное переустройство обочины оправдано при системных дефектах: разрушение на 50% протяжённости, деформация основания, потеря уклона по всей длине участка.

При реконструкции дороги обочину переделывают всегда — иначе новая асфальтовая одежда рассыплется по краям за один сезон.

Частые ошибки при укреплении обочин щебнем

Опыт подсказывает: 80% проблем — из повторяющегося набора ошибок. Проверьте себя и бригаду.

Чек-лист приёмки укреплённой обочины:

• Толщина слоя соответствует проекту (±10%).
• Поверхность ровная, просветы под рейкой не более 15 мм.
• Плотность подтверждена измерением, не «на глаз».
• Поперечный уклон 40–60 ‰, вода уходит с поверхности.
• Нет застоя воды у кромки и на откосе.
• Кромка полотна сопряжена с обочиной по одной линии.
• Укатка равномерная, без волн и разуплотнённых зон.

Ошибки в толщине слоя и уплотнении

Классика: недосыпали в одном месте, пересыпали в другом. Каток проходит по неровному слою — плотность в тонких зонах падает, начинаются просадки уже через месяц. Отсюда правило: контроль толщины на каждые 20 м, а не «в среднем по участку».

Второй промах — экономия на проходах катка. Норма — 6–8 проходов вибрационным катком с перекрытием следа на 30%. Три прохода «для отчёта» — верный путь к переделке.

Ошибки в уклоне, дренаже и сопряжении с кромкой

Отсутствие уклона или обратный уклон — приговор обочине. Вода стоит у асфальта, впитывается в основание, зимой замерзает и рвёт покрытие изнутри. Диагностика — обычная рейка с уровнем, но её почему-то не всегда достают из кузова.

Сопряжение с кромкой — отдельная тема. Разница высот между асфальтом и обочиной не должна превышать 15 мм. Больше — колесо «прыгает», кромка скалывается, ремонт через год.

FAQ: короткие ответы на частые вопросы

Можно ли укреплять обочину зимой?
Технически да, но с оговорками: щебень должен быть сухим, температура — не ниже -10 °C, уплотнение сложнее из-за смёрзшегося грунта. В ЛО экономически выгоднее планировать работы на апрель–октябрь.

Что делать, если щебень выдавливает после первого дождя?
Скорее всего, слабое основание или отсутствие песчаной подушки. Локально — вырезать проблемный участок, добавить песок, переуплотнить. Системно — переделывать конструкцию с расчётом на грунт.

Как часто обновлять укрепление?
При правильной технологии — раз в 5–8 лет для дорог с умеренным трафиком. Профилактика (досыпка, восстановление уклона) — ежегодно после схода снега.

Нужен ли геотекстиль под щебень?
На слабых пучинистых грунтах — да, обязательно. На плотных песках и супесях — не критично. Решается по результатам зондирования.

Что делать дальше

Три шага, которые экономят деньги и нервы:

1. Оцените свой участок. Тип грунта, наличие воды, ожидаемая нагрузка. Даже фото с рулеткой уже даёт инженеру половину ответов.
2. Прикиньте объём. Формула простая: длина × ширина × толщина слоя × 1,25 (коэффициент уплотнения) = кубы щебня.
3. Свяжитесь с подрядчиком. Собственный автопарк «Артранс» в СПб и ЛО: автогрейдеры, катки, самосвалы, экскаватор в аренду с оператором. Работаем с НДС, все закрывающие документы для бухгалтерии, подача техники — от 2 часов.

Практический вывод. Укрепление обочин — задача, где мелочей нет: неверная фракция, слабое уплотнение или забытый уклон превращают работу в переделку через сезон. Правильный подход — грамотная диагностика, подходящий материал, исправная техника с опытным оператором. Это дешевле, чем ремонтировать асфальт вместе с обочиной через год.

Нормативная база: ГОСТ Р 52398-2005, ГОСТ 32825-2014, СП 34.13330.2021, ОДМ 218.5.003-2010, ОДМ 218.3.039-2015. При работе на конкретном объекте руководствуйтесь проектной документацией и действующими требованиями заказчика.
