Угол откоса котлована в зависимости от грунта: таблица и расчёт

Автор: Алексей Крамарев, ведущий технический консультант ООО «Артранс», стаж в земляных работах — 15 лет

Дисклеймер: статья носит информационно-справочный характер. Земляные работы сопряжены с риском обрушений и угрозой для жизни. Окончательный выбор угла откоса и проект крепления котлована делаются только на основе инженерно-геологических изысканий и утверждённого ППР согласно СП 45.13330.2017 и стандартам безопасности.

Коротко для прораба

Угол откоса котлована определяется типом грунта. Для плотной сухой глины глубиной до 3 м допустимо заложение 1:0,25 (около 76°). Для песка — от 1:0,5 до 1:1,25 (до 38°). Базовые параметры — в СП 45.13330.2017 (раздел 6 и Приложение Б).

При глубине более 2–3 м, наличии воды, слоистых грунтах, вибрации или отвале грунта ближе 0,6 м от бровки откос делают положе или ставят шпунт. Технику подбирают после расчёта ширины по верху: Bверх = Bдно + 2·H·m. Дальше — детальный разбор, цифры, кейсы и калькулятор.

Угол откоса котлована в зависимости от грунта: как выбрать уклон и не допустить обрушения

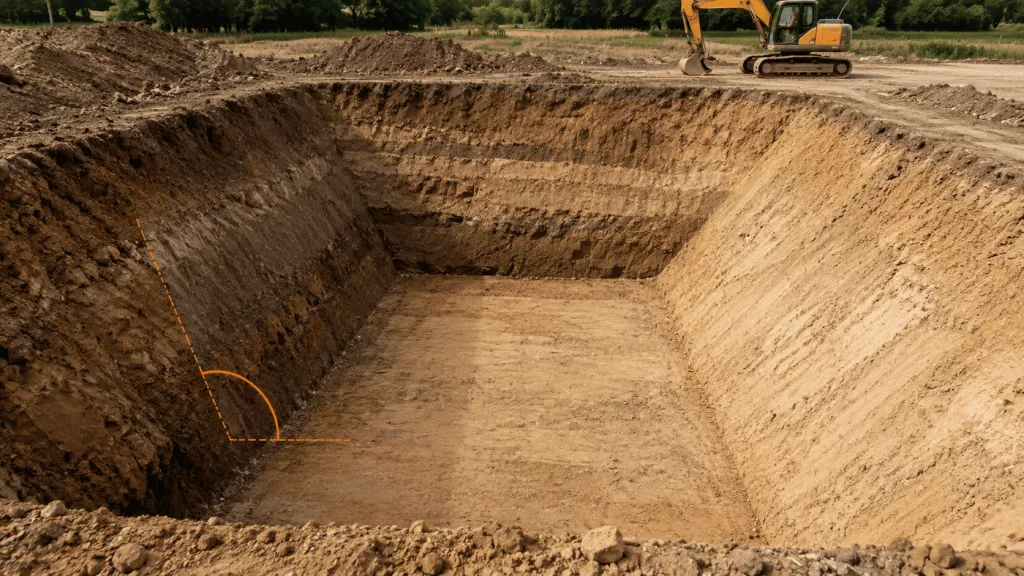

На фото котлован выглядит просто: выемка, дно, стенки, экскаватор на площадке. На объекте всё сложнее. Угол откоса котлована зависит от грунта, глубины, воды, нагрузки у бровки и времени, на которое выемка остаётся открытой. Ошибка в уклоне быстро превращается в осыпание, лишний объём копки, простой техники или прямой риск для людей.

Сразу обозначу ограничение. Свежих русскоязычных исследований именно по углам откосов котлованов с прозрачной методологией в открытом доступе мало. Поэтому статья опирается на действующие нормативные ориентиры: СП 45.13330.2017 (Земляные сооружения), СП 381.1325800.2018 (Сооружения подпорные), СНиП 3.02.01-87, а также на открытые материалы стандарта OSHA 29 CFR 1926.

«Котлован нельзя считать только в кубах. Сначала проверяется устойчивость: какой грунт, где вода, какая глубина. И уже после этого подбирается экскаватор, схема копки и способ крепления. Такой порядок снижает риск обрушения и лишних смен техники». — Алексей Крамарев, ведущий технический консультант «Артранс», стаж в земляных работах — 15 лет.

Что такое угол откоса котлована и зачем его учитывать при копке фундамента

Угол откоса котлована — это угол между наклонной стенкой выемки и горизонтальной поверхностью грунта. Чем круче откос, тем меньше места занимает котлован по верху, но тем выше риск осыпания стенки. В геотехнике откосом называют искусственно образованную наклонную поверхность массива.

При копке фундамента откос работает как элемент безопасности. Он удерживает грунтовый массив, снижает давление на стенку выемки и даёт работать на дне без постоянного риска, что масса грунта пойдёт вниз. Для понимания масштаба: один кубометр влажного суглинка весит 1,5–1,8 тонны. На прораба, оказавшегося под обрушением, придутся уже десятки таких кубов.

На практике инженеры оперируют не углом в градусах, а заложением — горизонтальным отступом на одну сторону при заданной глубине. Удобнее считать и переносить на разметку.

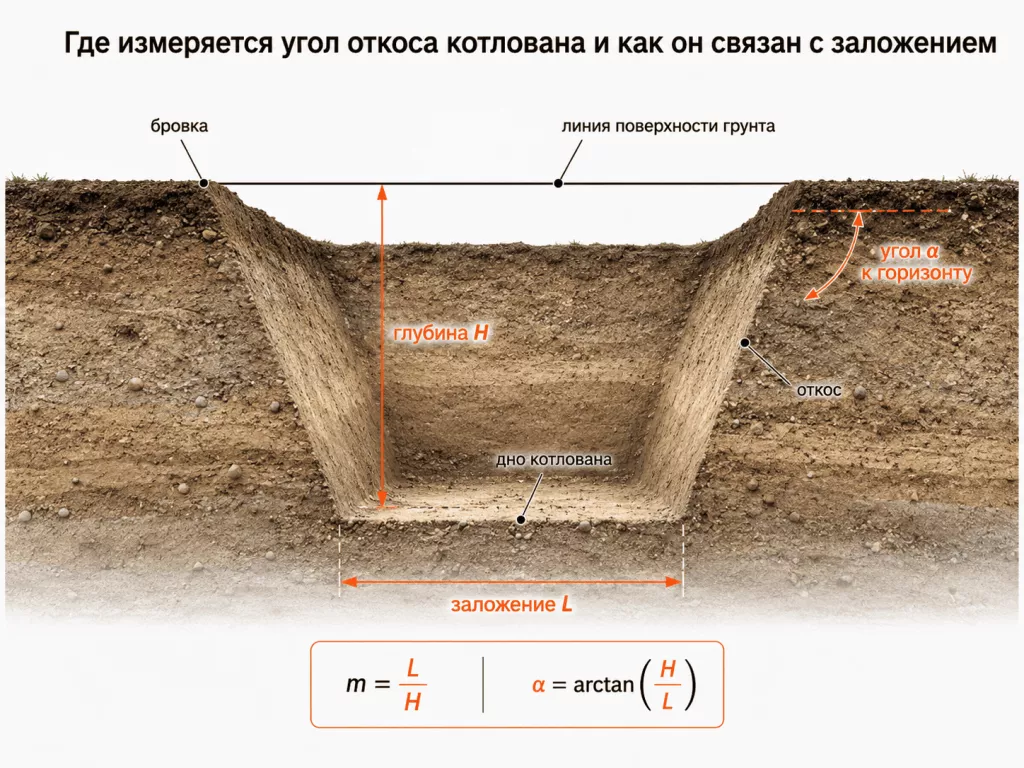

Связь параметров такая:

• глубина котлована — H;
• горизонтальное заложение с одной стороны — L;
• коэффициент заложения — m = L / H;
• угол откоса к горизонту — α = arctan(H / L) или α = arctan(1 / m).

Запись 1:0,5 расшифровывается просто. На 1 м глубины — 0,5 м горизонтального заложения. При глубине 3 м откос заберёт 1,5 м с каждой стороны. Считать в уме легко.

Вертикальная стенка без уклона экономит площадь участка, но без крепления допустима только на малой глубине — обычно до 1,2–1,5 м в плотных суглинках. На фото реальных объектов разница видна сразу: откос забирает часть участка, зато радикально снижает вероятность внезапного схода грунта.

7 типичных ошибок при копке, ведущих к обрушению стенки

Многие относятся к откосам формально — пока стенка не «поедет». За 15 лет работы я раз за разом вижу один и тот же набор ошибок:

1. Отсутствие геологии. Копка «на глаз». Сверху может выглядеть как сухой суглинок, а на глубине 1,8 м — текучая супесь или линза торфа. Без бурения это не определить.
2. Складирование грунта у бровки. Вынутый грунт лежит менее чем в 0,6 м (2 ft по OSHA) от края. Вес отвала выдавливает стенку внутрь котлована.
3. Игнорирование слоистости. Сверху плотный суглинок, под ним водонасыщенный песок. При вскрытии песчаного слоя верхний пласт обрушивается крупными блоками.
4. Тяжёлая техника вплотную к краю. Вибрация от экскаватора или проезжающего самосвала мгновенно снижает сцепление грунта.
5. Игнор влажности и дождя. Сухая глина может стоять вертикально при глубине 1 м. После затяжного ливня она работает как смазка и сползает даже под углом 45°.
6. Затягивание сроков. Чем дольше котлован открыт, тем сильнее грунты пересыхают и трескаются или, наоборот, замачиваются. Устойчивость падает.
7. «Узкая траншея ради экономии бетона». Попытка залить ленту прямо в траншею без опалубки часто кончается тем, что при установке армокаркаса стенки осыпаются и пачкают бетон землёй.

Любая из этих ошибок — повод остановиться и пересчитать схему. Не штраф, а здоровье бригады.

Траншея и котлован: отличия при устройстве откосов

Траншея — это линейная узкая выемка. По стандартам её глубина обычно больше ширины, а ширина по дну не превышает 4,6 м. Котлован — выемка значительной площади под пятно здания, плиту или подвал. Углы откосов для них рассчитываются по одной логике, но работают в разных условиях.

Для ленточного фундамента чаще делают траншею. Из-за её протяжённости любое осыпание сразу блокирует работу: проехать по дну нельзя, выгребать осыпь нечем. Решений два: либо пологий откос (когда есть место), либо инвентарные распорки. Котлован под дом обычно требует гусеничного экскаватора и системного вывоза грунта самосвалами.

Кейс из практики: от траншеи к котловану. Один из выездов во Всеволожский район. Задача звучала как «вырыть траншею под ленту глубиной 1,5 м». На месте выяснилось: проект требует утепления плиты и дренажа, а грунт — влажная текучая супесь. Копать узкую траншею было нельзя — она оплывала прямо за ковшом. Схему переиграли на ходу: общий котлован с пологим откосом, заложение 1:1. Задействовали один гусеничный экскаватор и три самосвала. За две смены сформировали выемку, бетонщикам не пришлось выгребать тонны грязи перед заливкой.

От чего зависит уклон котлована: грунт, глубина, влажность и нагрузка на стенки

Уклон котлована выбирают по типу грунта, глубине выемки, влажности и нагрузке рядом с бровкой. Это четыре кита, и ни один из них нельзя выкинуть. Разберу каждый на примерах.

1. Тип грунта. Глина и суглинок в естественной влажности держат стенку лучше песков. Но даже один и тот же суглинок работает по-разному. В сухом состоянии стоит при 1:0,5. После затяжных дождей переувлажняется — и для безопасной работы нужен уже уклон 1:1 или шпунт.
2. Глубина. Чем глубже, тем выше давление на стенку. Нормативы требуют уменьшать крутизну откоса или переходить к шпунтовым стенам при росте глубины.
3. Вода. Просачивание по стенке, стоячая вода на дне, высокий УГВ — устойчивость откоса падает в разы. Песок при подтоплении превращается в плывун.
4. Слоистость массива. Опасное явление, когда пласты грунта падают в сторону выемки. Глина сверху «едет» по песчаной прослойке как по маслу.
5. Нагрузка у бровки. Отвал грунта, самосвалы, кран, бетонные блоки — всё это давит на массив (так называемый surcharge). Если техника работает у края, табличный «безопасный» угол нужно делать ещё положе.

Чек-лист перед началом копки:

• Есть ли трещины напряжения вдоль бровки?
• Видны ли слои грунта или насыпной разнородный состав?
• Есть ли просачивание грунтовых вод по стенке?
• Где будет складирован грунт — ближе 0,6–1 м от края или дальше?
• Хватает ли ширины участка для безопасного заложения по периметру?

Окончательные значения крутизны и решения по креплению всегда проверяют по СП 45.13330.2017 и проектной документации. Таблица из статьи — ориентир, не приговор.

Ориентиры для типичных грунтов Ленинградской области

Для прораба или застройщика в СПб и ЛО важно понимать местную геологию. Большинство объектов сталкивается с тремя характерными типами грунта.

• Моренные суглинки с валунами. Если сухие — держат стенку отлично. Смело ориентируемся на откос 1:0,25–1:0,5 при глубине до 3 м. Минус — валуны: копка траншей мини-экскаватором бывает мучительной.
• Водонасыщенные мелкие и пылеватые пески (плывуны). Болезнь севера СПб. Откос не держится вообще, плывут даже при 1:1,5. В 80% случаев для фундаментов глубже 1,5 м требуется глубинное водопонижение и крепление стенок трубами или шпунтом.
• Торфяные и заболоченные участки. Поведение почти непредсказуемое. Как правило, торф выбирают полностью до минерального дна, а место заполняют песком обратной засыпки. Откосы делают максимально пологими — 1:1,25–1:1,5, чтобы стенка не сложилась под весом самосвала. Под технику обычно стелют дорожные плиты.

Локальная специфика — это не «национальный колорит», а реальные деньги. На моренном суглинке вы сэкономите две смены экскаватора. На плывуне без водопонижения вы их потеряете.

Если объект в СПб или Ленобласти и нужно подобрать машину под конкретный грунт — диспетчер «Артранс» поможет сориентироваться по парку и срокам. Аренда экскаваторов с операторами, которые знают местные грунты, экономит смены сильнее, чем «самый дешёвый трактор по объявлению».

Таблица углов откоса котлована в зависимости от грунта

Данные ниже основаны на Приложении Б к СП 45.13330.2017 и правилах по охране труда. Это предварительный ориентир при отсутствии УГВ выше дна и без тяжёлых нагрузок у бровки.

Главный вывод по таблице. Песчаный и насыпной грунт требует более пологого откоса, чем плотная сухая глина. Но нельзя выбирать угол по «названию грунта в договоре» — нужно смотреть реальную картину на объекте с учётом воды. Слишком пологий откос — тоже проблема: он раздувает кубатуру, время аренды техники и объёмы вывоза.

Как посчитать откос 1:0,5 и подобрать технику

Откос 1:0,5 означает простую вещь. На 1 метр вертикальной глубины — 0,5 метра горизонтального отступа с одной стороны.

Формула расчёта ширины котлована по верху:

Bверх = Bдно + 2 × H × m

• Bверх — ширина по верху;
• Bдно — проектная ширина по дну (с запасом для опалубки);
• H — глубина;
• m — коэффициент заложения (тот самый 0,5 или 1,25).

Пример. Котлован глубиной 2 м, дно 3 м, откос 1:0,5. Заложение с одной стороны: 0,5 × 2 = 1 м. Прибавка к ширине: 1 × 2 стороны = 2 м. Итог по верху: 3 + 2 = 5 м. Просто, без калькулятора.

Подбор техники под габариты котлована

Знать размеры котлована критично для выбора спецтехники. Один нюанс, о котором забывают на расчётах кабинетного типа: при копке слежавшийся грунт разрыхляется, и в кузове его становится на 20–30% больше, чем в твёрдом теле.

1. Мини-экскаватор (2–5 тонн). Подходит для узких участков с малым объёмом. Но котлован под плиту на 200 м³ им не вырыть: малый вылет стрелы — грунт не закидывается в трёхосный самосвал.
2. Экскаватор-погрузчик (JCB, Volvo). Универсал для Ленобласти. Берёт котлованы до 100–150 кубов, сам грузит, отвалом планирует территорию.
3. Гусеничный экскаватор (20–30 тонн). Машина для котлованов от 200–300 м³. Ширина по верху в 5–10 м — не помеха. Высокая производительность.
4. Самосвалы. Подбираются под объём с учётом +20% разрыхления. Если расчётный котлован 100 м³ в твёрдом теле, вывезти придётся 120–130 м³.
5. Экскаватор-планировщик. Если по проекту нужна аккуратная планировка дна и откосов после основной разработки — пригодится аренда экскаватора-планировщика. Бетонщики потом скажут спасибо.

Чтобы не угадывать марку машины, можно отправить нам габариты будущего котлована и тип грунта — диспетчер «Артранс» рассчитает кубатуру и предложит связку «экскаватор + самосвалы» без переплат за лишний тоннаж.

Когда одного откоса недостаточно: укрепление стен котлована

Бывает, что откосами площадь забрать просто негде. Соседний забор, дорога, существующая застройка — место отрезано. Или грунт обводнён настолько, что любой откос «течёт». В таких случаях котлован крепят. Требования заложены в СП 381.1325800.2018 (ограждения котлованов).

Практическая шкала по Ленобласти выглядит так:

• 1,5–3 метра в плотной застройке. Чаще всего — стальные трубы с забиркой из доски или лёгкий шпунт. Дёшево; трубы забивают экскаватором с вибропогружателем или вдавливают. После обратной засыпки извлекают.
• 3–5 метров с грунтовыми водами. Металлический шпунт Ларсена. Замки между профилями дают плотную стену, отсекающую воду — плывун не топит дно.
• Более 5 метров в городской зоне.
• Распорный способ. Внутри котлована поверх шпунта ставят стальные распорки. Они мешают кранам, но отлично держат давление от соседних зданий.
• Грунтовые анкеры. Стенка держится металлическими тягами, забуренными в массив за контур котлована. Внутри пусто — удобно работать.
• Буросекущие сваи. Сваи бурят и заливают вплотную друг к другу. Самый надёжный и дорогой вариант, без вибрации для соседей — типовое решение для подземных паркингов в СПб.

Кроме классических ограждений, при ремонте старых откосов и склонов применяют торкретирование (нанесение раствора по сетке) и инъекционное закрепление грунта. На частной стройке это редкость, но на инфраструктурных объектах ЛО встречается.

«Шпунтовые ограждения применяют для глубоких котлованов в стеснённой застройке или при высоком уровне грунтовых вод, отсекая фильтрацию». — СП 381.1325800.2018.

Важно. При большой глубине, влажном или насыпном грунте, близких нагрузках от соседних зданий и признаках осыпания нельзя опираться только на справочную таблицу. Нужен расчёт инженера и проект крепления стен. Это не перестраховка — это разница между сданным объектом и аварией.

Кейс: укрепление стен в плотной застройке. Разработка котлована под коммерческую пристройку в Гатчине. Проектная глубина — 3 м. Грунт — суглинок с прослойкой торфа. До забора соседнего участка — 1,5 м. Для безопасного откоса нужно было забрать 3 м ширины, что снесло бы забор. Решение: по периметру вдавили б/у трубы, сделали забирку доской 50 мм, разработку вели компактным мини-экскаватором, грунт подавали сразу в самосвал малого тоннажа. Соседский забор уцелел, работу сдали за четыре дня.

FAQ: частые вопросы от застройщиков

— Можно ли вырыть котлован под частный дом строго с вертикальными стенками 90°?
Можно, но на глубину не более 1–1,2 м в твёрдой плотной сухой глине. И при условии, что бетон зальют в ближайшие 24 часа. В 95% случаев для безопасности понадобится хотя бы минимальный откос или крепление.

— Нужно ли ссылаться на СП 45.13330 в ППР?
Обязательно. Приложение Б содержит основные требования к устройству откосов — именно на эти таблицы смотрит технадзор.

— Кто несёт ответственность, если траншея обвалится?
Ответственность за производство работ — на подрядчике (прорабе). Экономия на часах экскаватора, чтобы не расширять траншею, при обвале обходится в сотни раз дороже.

— Промерзание грунта влияет на откос?
Да. Мёрзлый грунт держит стенку круче, но при оттаивании верхний слой быстро теряет прочность. Котлован, открытый зимой и оставленный до весны, опасен — пересчитывайте крутизну после таяния.

Итог и что делать дальше

Угол откоса котлована в зависимости от грунта — это не бюрократия ради галочки, а точный расчёт геометрии выемки. Безопасность работ и правильный подбор техники начинаются с оценки грунта (водоносный песок или сухой суглинок), понимания слоистости и наличия грунтовых вод. Ленинградская область коварна: сухой с виду котлован течёт уже с глубины 2 метров.

Опираться только на табличные данные нельзя. Нужна оценка инженера-геотехника прямо на пятне застройки и опытный машинист, который понимает, что копает.
