Какой уклон должен быть у ливневой канализации: нормы, расчет и монтаж

Если коротко. Для наружной ливневки минимальный уклон труб ПВХ/ПП составляет 5–8 мм на погонный метр в зависимости от диаметра. Ориентиры «на пальцах»:

• DN110 — уклон 0,02 (20 мм/м) как для внутренней бытовой; для наружной ветки допускается 8–10 мм/м при расчётной наполняемости.
• DN150 — минимум 8 мм/м, рабочее значение 10 мм/м.
• DN200 — минимум 7 мм/м, рабочее 8–10 мм/м.
• Отвод от дождеприёмника до коллектора — 15–20 мм/м.
• Полимербетонные лотки — 3–5 мм/м либо самоуклон корпуса.

Дальше — по порядку: как читаются эти цифры, откуда они берутся и как не ошибиться на объекте.

Что такое ливневая канализация: ливневка, ливнесток и водоотведение осадков

Ливневая канализация — это инженерная система, которая собирает дождевую и талую воду с кровли, отмостки, дорожек и участка и отводит её в безопасную точку сброса: канаву, накопительный колодец, городской коллектор. Работает она на самотёке, поэтому уклон — не рекомендация, а условие работоспособности.

Часто путают ливневку с дренажом. Разница простая: ливневка ловит поверхностную воду — то, что льёт с неба и течёт по асфальту. Дренаж отбирает воду из грунта, снижая уровень грунтовых вод у фундамента. Бытовая канализация — отдельная история: там свои нормы, свои диаметры, свои уклоны.

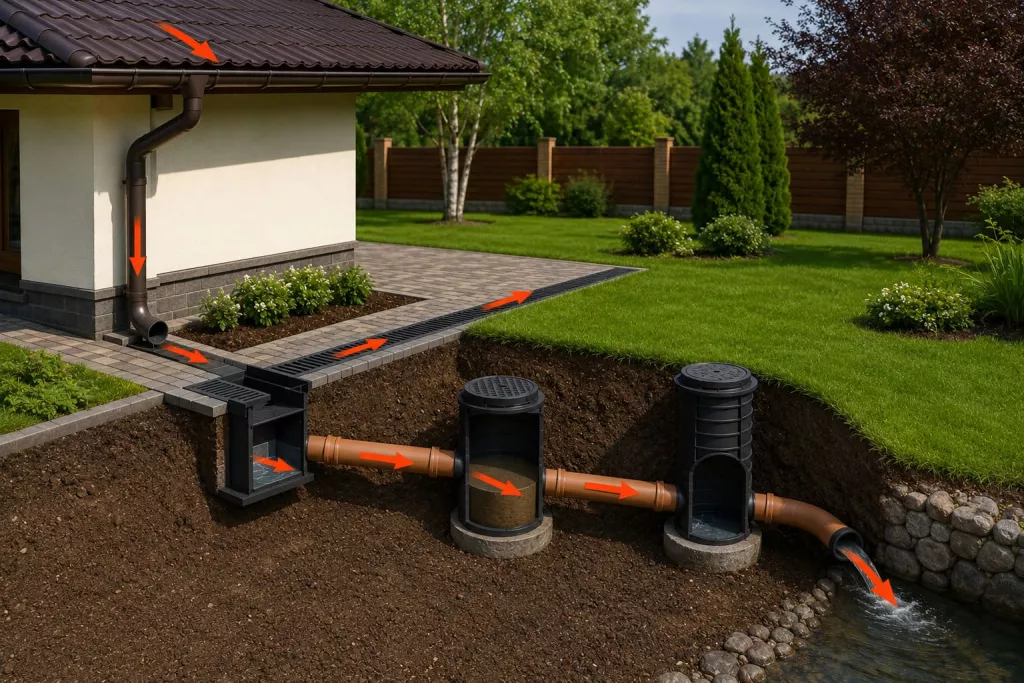

Основные элементы системы:

• Водосток кровли — жёлоба и вертикальные трубы.
• Дождеприёмник — точка приёма воды у отмостки, входа, дорожки.
• Водоотводный лоток — линейный сбор воды с площадок.
• Трубопровод — подземная часть, где как раз и задаётся тот самый уклон.
• Пескоуловитель — фильтр перед коллектором, задерживает песок и мусор.
• Колодец — смотровой, поворотный, накопительный.
• Коллектор — магистраль, куда всё это стекает.

От чего зависит уклон ливневой канализации: диаметр, рельеф, поток и тип водоотвода

Универсальной цифры нет. И вот почему.

Скорость потока внутри трубы определяется тремя факторами: диаметром, шероховатостью стенки и уклоном. Чем шире труба, тем меньший уклон нужен — вода и так найдёт себе дорогу. Чем ровнее пластик изнутри (у ПВХ и ПП шероховатость минимальная), тем эффективнее самоочищение при малых углах.

На практике учитываем ещё:

• Рельеф участка. Если естественный перепад больше нормы — хорошо, но нужен гаситель потока, иначе трубу «размоет» изнутри.
• Длину трассы. На 30 метрах даже 5 мм/м дают 15 см перепада — считайте глубину заложения.
• Расчётный объём осадков. Для Ленобласти — примерно 60–80 л/с·га по СП 32.13330.2018.
• Тип водоотвода. Точечный (дождеприёмники) и линейный (лотки) считаются по-разному.

Про заиливание. Слишком малый уклон — вода еле ползёт, песок оседает, за 2–3 сезона труба забивается. Слишком большой — вода уходит быстрее, чем взвесь, песок остаётся на стенках. Оптимум — когда скорость держится в диапазоне 0,7–1,0 м/с.

Трубы, лотки и дождеприёмники: где уклон задают по-разному

Подземный трубопровод и открытый лоток — разные истории. Трубу укладывают с уклоном по нижней образующей, то есть по низу трубы. Лоток проще: у большинства моделей корпус сам имеет встроенный уклон 0,5% от секции к секции — это заложено производителем (Hauraton, ACO, Standartpark). Если ставите лотки без внутреннего самоуклона — задавайте 3–5 мм/м монтажом основания.

Дождеприёмник — точка сбора, к нему сходятся уклоны с площадки покрытия (обычно 1–2%). А от него уже стартует подземный отвод с уклоном 15–20 мм/м до магистрали. Если этот отвод короткий (до 3–4 м) — не бойтесь дать побольше, самотёк будет только увереннее.

Как читать уклон 0,005 и перевести его в сантиметры на метр

Прежде чем идти к таблице нормативов, разберёмся с записью. В проектной документации уклон обычно указывают долями: 0,005, 0,008, 0,02. Это отношение перепада высот к длине трубы.

Переводим просто:

• 0,005 = 5 мм на 1 метр (или 5 см на 10 метров).
• 0,008 = 8 мм на 1 метр.
• 0,01 = 10 мм на 1 метр (1 см).
• 0,02 = 20 мм на 1 метр (2 см).

В градусы переводить не нужно — в наружных сетях так не считают. Нивелир или лазерный уровень покажут перепад в миллиметрах, этого достаточно. Разуклонка канализационных труб — это, по сути, задача обеспечить нужный перепад между двумя реперными точками: начальной и конечной.

Итог прост: 0,005 — это 5 мм/м. Запомнили — идём к нормативам.

Минимальный и нормативный уклон ливневой канализации на 1 метр

Нормативные значения для наружной канализации регулирует СП 32.13330.2018 «Канализация. Наружные сети и сооружения» — актуализированная редакция СНиП 2.04.03-85. Раздел 5.4 содержит требования к минимальным уклонам и скоростям потока.

В таблице самые ходовые значения — с оглядкой на СП и опыт монтажа в СПб и Ленобласти.

Для типового частного дома в Ленобласти с трубой DN110–DN150 держите ориентир 8–10 мм на погонный метр. Для магистрали DN200 — 5–8 мм/м. Отвод от точки приёма воды — не жалейте, дайте 15–20 мм/м.

Важный нюанс. СП задаёт именно минимальные уклоны — от них проектировщик может отступать в сторону увеличения. В сторону уменьшения — только по расчёту с обоснованием скорости потока. Для бытовой канализации свои значения (для DN110 бытовки — 0,02), не путайте с ливневой.

Об актуальности норм. СП 32.13330 периодически обновляется — при согласовании проекта уточняйте действующую редакцию. Значения выше приведены на дату публикации.

«На объектах в Ленобласти я предпочитаю не выжимать минимум по СП, а закладывать 20–30% запаса. Грунты у нас часто с суглинком, при подвижках уклон уходит быстро. Если проектный 8 мм/м, при усадке через сезон может стать 5–6 мм/м — это уже граница риска заиливания»

— Алексей Крамарев, ведущий технический консультант «Артранс».

Как посчитать уклон трубы канализации и проверить схему ливневки на участке

Формула элементарная: перепад (м) = длина трубы (м) × уклон (доля).

Три примера из практики.

Пример 1. Короткий отвод от дождеприёмника. Труба DN110, длина 4 м, уклон 0,02. Перепад = 4 × 0,02 = 0,08 м = 8 см. То есть вход в дождеприёмник глубже верха трубы у колодца на 8 см.

Экскаватор для таких коротких траншей избыточен — хватает ручной работы. Другое дело, когда длина трассы уходит за 15–20 метров.

Пример 2. Ветка от дома до колодца. Труба DN150, длина 12 м, уклон 0,01 (10 мм/м). Перепад = 12 × 0,01 = 0,12 м = 12 см. Начальная отметка лотка — на 12 см выше отметки лотка в колодце.

Пример 3. Магистраль к коллектору. Труба DN200, длина 25 м, уклон 0,008. Перепад = 25 × 0,008 = 0,20 м = 20 см. При заложении верха трубы у дома на глубине 0,8 м, в точке подключения к коллектору будем на глубине минимум 1,0 м — уже интересно, попадаем ли в отметку городской сети.

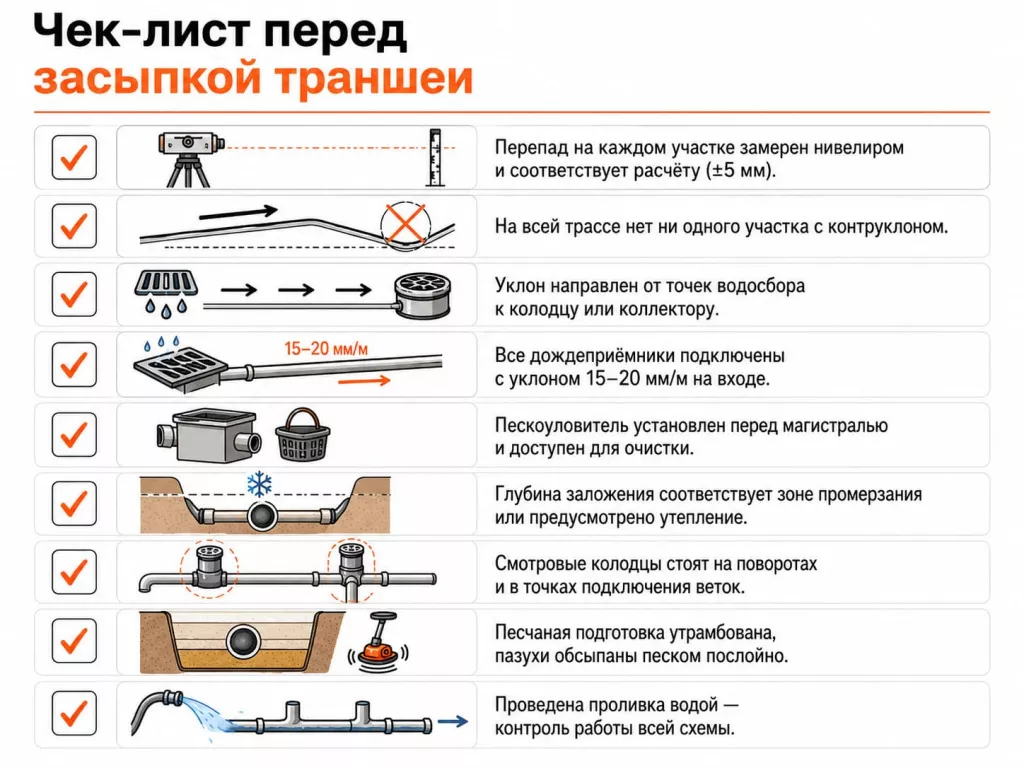

Дальше проверяем схему. По каждому участку — направление самотёка от точки водосбора к колодцу или коллектору. Ни одного участка с обратным уклоном (контруклоном) быть не должно. В точках поворота — смотровые колодцы. Пескоуловитель — обязательно перед магистралью, иначе через пару сезонов на прочистку выйдет больше, чем стоила вся система.

Что делать, если рельеф участка не даёт выдержать уклон? Два сценария:

• Естественный перепад больше нужного. Ставим гаситель потока или перепадный колодец — сбрасываем высоту ступенями.
• Перепада не хватает. Углубляем траншею у точки сброса или ставим канализационную насосную станцию (КНС). Второй вариант — крайний случай, но при высоком УГВ иногда единственный.

Монтаж ливневки вокруг дома: глубина заложения, колодцы, охранная зона и защита от промерзания

Здесь начинается самое интересное — где расчёт встречается с лопатой и грунтом.

Глубина заложения. В Ленобласти нормативная глубина промерзания — 1,2–1,4 м в зависимости от района и типа грунта (для суглинков ближе к 1,4 м, для песков — 1,2 м). Для ливневой канализации допускается укладка выше зоны промерзания при условии утепления трубы и работы системы только в тёплый сезон. На практике для сезонной ливневки в частном доме:

• Верх трубы — не менее 0,3 м от поверхности (защита от механических нагрузок).
• Для круглогодичной работы — глубже промерзания либо с утеплителем (скорлупа ППУ 30–50 мм).
• Оптимум для ЛО — заложение 0,7–1,0 м с обязательной теплоизоляцией участков возле фундамента.

Расстояния между колодцами (по СП 32.13330.2018):

На поворотах трассы, в местах перепадов и подключения боковых веток колодцы ставятся независимо от расстояния.

Охранная зона ливневой канализации. По СП 42.13330.2016 — 3 метра в каждую сторону от оси трубы для сетей до DN600. В этой зоне нельзя высаживать деревья, ставить капитальные строения, складировать тяжёлые материалы.

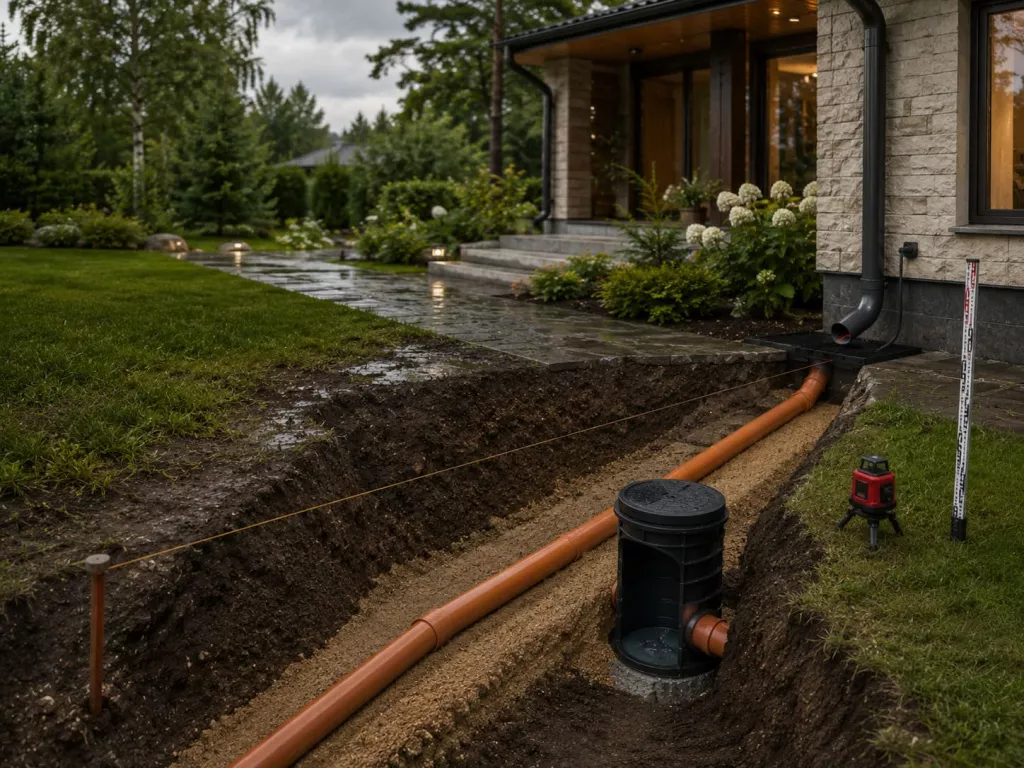

Последовательность монтажа (для типового участка в ЛО, ветка 15–25 м):

1. Разметка трассы с реперными точками — начало, повороты, колодцы, точка сброса.
2. Расчёт перепадов по каждому участку, вынос отметок нивелиром или лазерным уровнем.
3. Отрывка траншеи с запасом на песчаную подушку 15–20 см. Для трасс от 15 м экономичнее задействовать мини-экскаватор — ручная копка суглинка на такой объём выматывает бригаду за смену.
4. Устройство песчаной подготовки, трамбовка, контроль уклона основания.
5. Монтаж колодцев в проектных отметках.
6. Укладка труб от нижней точки вверх (от колодца к дому), контроль уклона каждого стыка.
7. Обсыпка пазух песком с трамбовкой послойно, засыпка грунтом.
8. Проливка водой, контроль работы всей схемы до финишной засыпки.

Для ливневки на участке 15–25 м с траншеей глубиной до 1,2 м оптимален мини-экскаватор JCB 8035 — подача по СПб и ЛО за 2–4 часа, оператор со стажем от 5 лет, ГСМ и НДС в цене смены. Для длинных магистралей 30+ метров и колодцев DN1000 — экскаватор-погрузчик JCB 3CX: и копает, и грузит вынутый грунт в самосвал. Рассчитать смену под ваш объём и получить КП можно на странице аренды экскаваторов.

«Самая частая ошибка — расчёт делается по проекту, а на объекте бригада укладывает трубу «на глаз». Контроль уклона нивелиром на каждом стыке, а не только в начале и конце участка — обязательное условие. Проверяем после укладки, проверяем после обсыпки, проверяем после трамбовки. Три раза»

— Алексей Крамарев, «Артранс».

Нужен ли проект для частной ливневки в Ленобласти?

Короткий ответ: для частного дома без подключения к городскому коллектору — необязательно. Достаточно грамотной схемы с расчётом перепадов, если:

• Длина трассы до 40–50 м.
• Точек водосбора не больше 4–5 (дождеприёмники + водостоки кровли).
• Сброс в собственный накопительный колодец, канаву или впитывающую траншею на участке.
• Нет пересечений с чужими коммуникациями и охранными зонами.

Проект обязателен, если: подключаетесь к городской ливневой сети (нужны технические условия от «Водоканала» или профильной УК), участок с сложным рельефом с перепадом более 2 м, требуется КНС, или площадь водосбора превышает 0,5 га.

Ошибки при выборе уклона: заиливание, контруклон, подтопление и разгерметизация

Собрал самые дорогие ошибки, которые встречал на объектах.

1. Уклон меньше минимального. Вода ползёт, песок оседает, за 2 сезона труба забита на треть. Признак — стоячая вода в дождеприёмниках после дождя. Лечится только раскопкой и промывкой.
2. Уклон больше 0,03 без гасителя. Вода уходит быстрее взвеси, песок налипает на стенки, скорость самоочищения падает. Плюс — гидроудары на поворотах.
3. Контруклон. Появляется при усадке грунта под трубой, если не сделана нормальная песчаная подготовка с трамбовкой. Вода застаивается в «мешке», зимой замерзает, труба лопается.
4. Отсутствие пескоуловителя. Через 1–2 сезона магистраль забивается песком с кровли и дорожек. Прочистка магистрали стоит в разы больше, чем установка пескоуловителя.
5. Промерзание неутеплённых участков. Классика для ЛО: труба уложена на глубине 0,5 м без утеплителя. Первый серьёзный мороз — ледяная пробка, весной — разрыв стыка.
6. Разгерметизация стыков. При засыпке грунтом с камнями и без трамбовки пазух — трубы «уводит», стыки расходятся. Лечение — только раскопка.
7. Подтопление фундамента. Возникает, когда ливневку и дренаж путают или объединяют в одну систему. Ливневка сбрасывает воду, дренаж — отбирает. Соединять их нельзя.

Частые вопросы

Как проверить уклон без нивелира? Строительный уровень длиной 1–2 м с калиброванной подкладкой: 1 см подкладки под конец уровня 1 м даёт уклон 0,01. Точность средняя, для коротких участков хватает. Для трасс от 10 м лучше арендовать лазерный уровень или пригласить геодезиста.

Что делать, если рельеф не позволяет выдержать уклон? Углубляем траншею у точки сброса или ставим перепадный колодец. Если перепада не хватает совсем — насосная станция.

Обязателен ли пескоуловитель? Формально СП его требует для сетей ливневой канализации. На практике — да, без него магистраль забьётся за 1–2 сезона, особенно если ловите воду с газонов и щебёночных дорожек.

Какой уклон для водосточного желоба на крыше? Для кровельного водостока — 2–3 мм на 1 метр желоба к воронке. Дальше вертикальная труба сбрасывает воду в дождеприёмник, от которого уже идёт подземный отвод с уклоном 15–20 мм/м.

Можно ли объединить ливневку и дренаж? Нет. Это разные системы с разным принципом. Объединение приведёт к тому, что при сильном дожде ливневка «зальёт» дренаж обратной водой и подтопит фундамент.

Уклон 0,005 — это сколько на метр? 5 миллиметров на 1 погонный метр трубы.

Какая техника нужна для монтажа ливневки на участке? Для трассы до 30 м и глубины до 1,2 м — мини-экскаватор (JCB 8025, Bobcat E26). Для длинных магистралей и глубоких колодцев — экскаватор-погрузчик JCB 3CX. При установке крупных колодцев DN1500+ — может понадобиться арендовать автокран для монтажа железобетонных колец.

Итог. Уклон ливневки — это не «5 или 8 мм на метр», а система: диаметр, длина трассы, рельеф, тип водосбора. Заложите рабочие значения из таблицы с запасом 20–30% от минимума, проверьте контруклон трижды и не экономьте на пескоуловителе. Тогда система отработает без обслуживания 10–15 лет.
